全自動寶石透明高壓反應釜

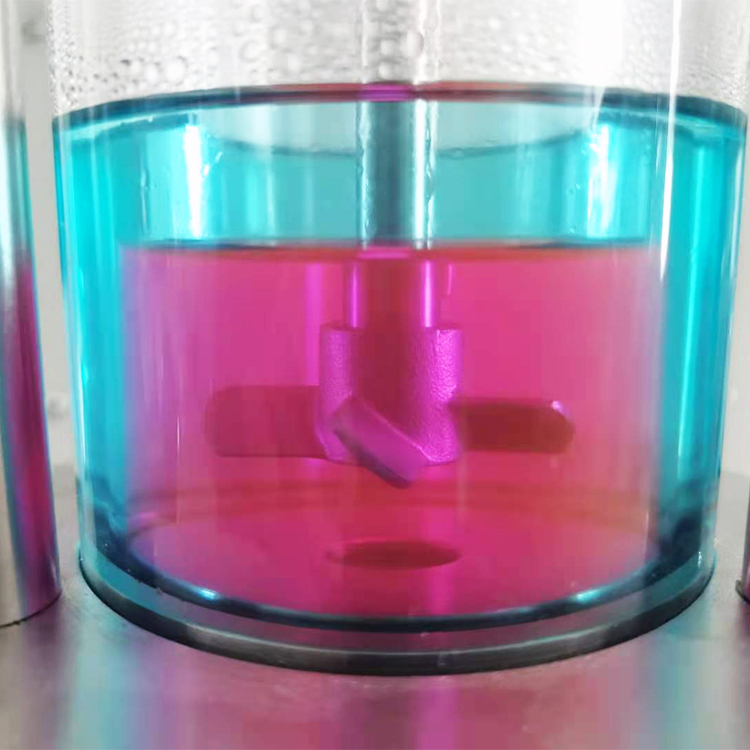

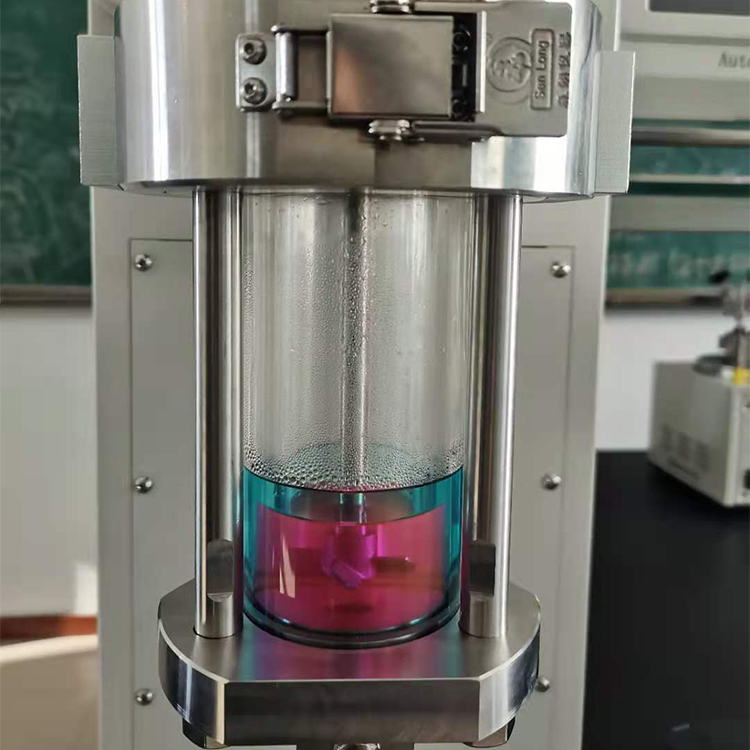

全透明藍寶石微型高壓反應釜，耐壓力，全體積可視。世紀森朗是國內把Sapphire晶體應用到高壓反應釜上實現高壓可視反應，世紀森朗藍寶石可視高壓反應釜為全透明可視高壓反應釜，用于反應可視研究、取樣分析、多相相行為觀察、超臨界微粒制備的噴霧觀察、熱力學性質研究、長時間溶解過程觀測等。應用于各種催化反應、CO2超臨界反應、加氫反應、光催化、光電催化、氣液兩相、液液兩相、放熱反應、新材料測試、腐蝕性測試、相平衡實驗、超臨界反應、催化劑評價和發展等應用。
Sapphire全透明藍寶石高壓反應釜技術參數：
型 號 | AC-DS50、AC-DS100、AC-DS200、AC-DS1000 |
容 積 | 50ml、100ml、200ml、1000ml定制容積 |
類 型 | 臺式，全透明Sapphire晶體，360度可視 |
工作溫度 | 150℃ |
加 熱 方 式 | 雙夾套控溫系統 |
結 構 方 式 | 卡環快拆卸 |
攪 拌 速 度 | 0－1200rpm |
攪 拌 方 式 | 直聯機械攪拌 |
工 作 壓 力 | 標配10Mpa（可工作30Mpa） |
結 構 材 質 | 316L不銹鋼，反應室為Sapphire晶體 |
MRSC控制系統 | AutoChem V1.06 *1. 反應釜體釜蓋電動分離； *2.具備探底管取樣功能； 3.配備有 LCD 真彩色全觸摸操作界面； 4.無需冷卻水磁耦合攪拌； 5.具備外層防護透明窗； *6.全透明耐壓藍寶石釜體，高壓 360°可視； 7.支持保溫計時和啟動計時； 8.支持壓力數顯功能，多種壓力單位自由切換； *9.支持遠程控制，具備 RS485 通訊口； *10.具備安全聯鎖功能，超溫超壓報警。 *操作界面：計算機軟件操作，或采用7 英寸真彩色電容觸控屏，模塊化顯示可現場操作。 溫控模塊：外接高溫循環器控夾套溫度，控溫精度±1℃ *攪拌模塊：精準調速，可達 1200r/min，轉速精度±2r/min 定時模塊：具有雙定時模式，保溫定時和啟動定時 壓力模塊：預裝壓力傳感器，精度高達 0.25%，316L材質，壓力數顯，帶有超壓報警聯鎖，自定義上限壓力 電動升降系統：獨立機械按鈕，一鍵釜體釜蓋自動分離 *聯動安全聯鎖：超溫超壓報警，停止工作，切斷加熱，用戶可自定義上限溫度 *上位機軟件V1.06：攪拌、定時等可通過軟件在電腦中可查看設置；歷史數據、運行的數據實時可查；可生成溫度、壓力、轉速等數據曲線；可數據導出以 Excel 表格形式保存；可查看設備報警記錄；具備權限管理功能；
|
藍寶石高壓可視反應釜Sapphire主要特點及應用：
1. 耐磨、高硬度、耐腐蝕、摩擦系數小，是精密儀表機械軸承的理想材料；
2. 透光性能優良，因此也化學實驗反應儀器的材料；
3. 高強度、耐腐蝕、高熱導率、高熱導率、高透光特性及寬透光波段（從近紫外到7um中紅外波段），是理想的窗口材料和光學元件材料；
4. 電絕緣性能優良，六方對稱結構，化學性能穩定，是半導體、超導襯底材料（漏電容和寄生電容小）；
5. 藍寶石C面與Ⅲ-Ⅴ和Ⅱ-Ⅵ族沉積薄膜之間的晶格常數失配率?。ㄅcGaN之間失配主要的外延基片材料。
鑄就實驗室反應釜主流影響力，助力中國科研事業發展。世紀森朗擁有著十多年微型高壓反應釜加工技術經驗和反應設備核心技術，可為用戶定制加工適應不同實驗體系的反應設備，并保證其安全、穩定、操作簡便。
技術功能參數及指標
儀器配置
*打開方式 | 卡環快拆卸方式 |
體積 | 參考報價方案 |
密封方式 | A型雙線密封 |
加熱方式 | 油浴外循環（控夾套溫度）夾套（油浴）+盤管（循環水） |
*出料方式 | 內襯取料 |
加熱功率 | ≥1KW |
使用溫度 | 室溫-150℃ |
控溫 | 人工控溫 |
*設計壓力 | ≥15MPa |
爆破壓力 | 12.5MPa |
*使用壓力 | ≤10MPa |
*標準材質 | 316L（上下密封法蘭）+藍寶石晶體(進口產品需提供證明材料) |
攪拌功率 | ≥50W |
攪拌扭矩 | ≥1NM |
攪拌速度 | 100-1000r/min |
*操作系統 | 電容觸摸系統+遠程計算機操作 |
*操作方式 | 觸摸屏+電腦遠程操作 |
釜蓋管口
序號 | 管口 | 數量 | 規格 | 用途 |
1 | 氣相口 | 1 | 裝氣相針閥 （帶三通） | |
2 | 液相口 | 1 | 裝液相針閥 配四通閥 （帶三通） | |
3 | 攪拌口 | 1 | 裝磁耦合攪拌器 | |
4 | 測溫口 | 1 | 裝溫度傳感器 | |
5 | 測壓口 | 1 | 裝壓力表&壓力傳感器 | |
6 | 冷卻盤管口 | 2 | 水冷降溫 |
預裝部件
序號 | 部件 | 數量 | 材質 | 輸出接口 | 用途 |
1 | 氣相針閥 | 3 | 316L | 卡套 進氣/排氣，四通 | |
2 | 液相針閥(注1) | 1 | 316L | 卡套 取樣 | |
3 | 液相插底管+液相插底取樣閥 | 1 | 316L | 探底取樣(可拆卸) | |
4 | 爆破片 | 1 | 卡套 爆破泄壓 | ||
*5 | 攪拌槳 | 1 | 316L | 錨框式，含副槳 雙層，槳葉形狀要保證粘度為10000mpa.s工況下可以攪拌均勻 | |
6 | 溫度傳感器 | 1 | 316L | 測量釜內溫度 | |
7 | 壓力表 | 1 | 316L | 測量釜內壓力 | |
8 | 壓力傳感器 | 1 | 316L | 壓力數顯 | |
9 | 冷卻盤管 | 1 | 316L | ||
注 液相閥輸出口標配外徑 3mm 出液彎管 | |||||
配件
序號 | 品 名 | 型號/規格/材質 | 數量 | 單位 | 備注 |
*1 | 反應釜 | 1000磁耦合攪拌 人造藍寶石晶體材質 | 1 | 臺 | 含主體和控制 |
2 | 氣相閥 | 3 | 只 | 預裝 | |
3 | 液相閥 | 1 | 只 | 預裝 | |
*4 | 磁耦攪拌器 | 1 | 套 | 錨框式雙層槳 | |
5 | 溫度傳感器 | 1 | 根 | 預裝 | |
6 | 壓力傳感器 | 1 | 只 | 預裝 | |
7 | 爆破片 | 1 | 套 | 預裝 | |
8 | 壓力表 | 1 | 只 | 預裝 | |
*9 | 探底管 | 1 | 根 | 預裝 | |
10 | 進氣管 | 3 | 根 | 乙烯/二氧化碳 配備止回閥 | |
11 | 液相出料管 | 1 | 根 | ||
12 | 通訊線 | 1 | 根 | ||
13 | 電源線 | 1 | 根 | ||
14 | K偶補償導線 | 1 | 根 | ||
15 | 保險絲 | 3 | 只 | ||
16 | 工具 | 1 | 套 | ||
17 | 上位機軟件 | 1 | 套 |
  |
