聚結穩定反應裝置系統
北京世紀森朗公司聚結穩定反應裝置系統用于考察水或油中分散相顆粒在溫度和壓力變化過程中的聚結情況，主要由幾部分組成：進料單元、聚結單元、分離單元組成。
進料單元：包含進料管和高壓泵，將原料升壓后加注到聚結單元。
聚結單元：包含帶高壓視窗的反應釜，主要由釜頭、釜體、電加熱爐、磁力攪拌器和釜體雙電動升降裝置組成。。
分離單元：包含高溫高壓分離罐和分離器，將反應物料降溫降壓后排除系統，再通過分離器進行液固分離。
整套裝置的構架采用框架模塊式結構，各單元設備均采用國外一線品牌產品。
二.聚結穩定反應裝置系統主要工藝設計參數
進料量: 20~300 mL/h
反應溫度: 450℃；控制精度±1℃
反應壓力: 15MPa~25MPa ；控制精度±1%

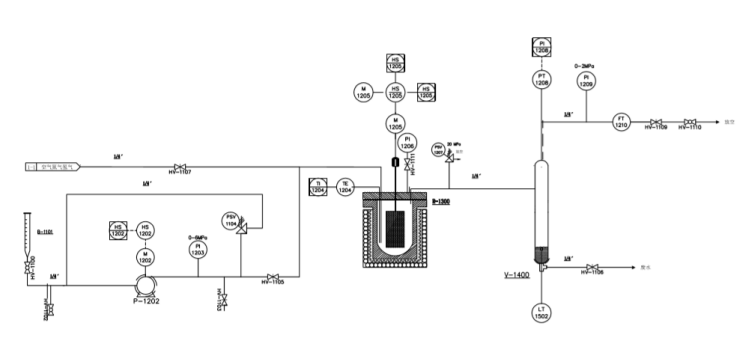

三.流程描述
原料經原料泵升壓后與氣體混合，進入反應單元，反應后的物料進入氣液分離器分離，分別外排。含分散相顆粒的液體產物由高速離心分離器進行分離測定。原料進料量由原料罐計量，氣體進量由尾氣流量計計量。
四.工藝設計原則
聚結穩定反應裝置系統
從操作角度出發，操作性能穩定，數據準確。采用模塊式安裝結構，便于操作維護。
從安全角度出發，設有超溫超壓報警、斷電自鎖功能。
從性能角度出發，采用性能優越的控制儀表。
本裝置的電氣儀表部分的防爆要求由雙方商定后確定。
儀表接地：執行石油化工儀表接地設計規范。
五.聚結穩定反應裝置系統
控制系統描述
本裝置采用常規儀表控制，主要的操作、控制在控制儀表和控制閥門上實現。
溫度控制，裝置的溫度控制重要體現在沉降罐溫度、高壓釜溫度上。
壓力控制裝置的壓力控制主要體現在反應壓力控制，通過減壓閥、壓力控制調節閥穩定試驗壓力。溫度儀表主要為K型溫度傳感器。壓力儀表 就地指示儀表選用不銹鋼壓力表。
  |
